Magsafe Charger ถูกชำแหละแล้วโดย iFixit เผยให้เห็นการออกแบบและส่วนประกอบภายในทั้งหมด

Magsafe Charger เป็นอุปกรณ์ชาร์จแบตเตอรี่ไร้สายแบบแม่เหล็กที่ Apple ออกแบบมาสำหรับ iPhone 12 ทั้ง 4 รุ่น และเริ่มวางจำหน่ายแล้วในราคา 39 ดอลล่าร์สหรัฐ หรือราว 1,290 บาท ส่วนจะมีความพิเศษกว่าอุปกรณ์ชาร์จแบตเตอรี่ไร้สายทั่วไปอย่างไร iFixit พร้อมแล้วที่จะชำแหละให้ดูภายใน

ดีไซน์ภายนอกของ Magsafe Charger ดูเหมือนอุปกรณ์ชาร์จของ Apple Watch แต่มีขนาดใหญ่กว่า ผลิตจากวัสดุอะลูมิเนียมสีเงิน แผ่นตรงกลางให้ผิวสัมผัสทำจากยาง มาพร้อมสายไฟที่ไม่สามารถถอดออกได้ ปลายสายเป็นขั้วต่อ USB-C

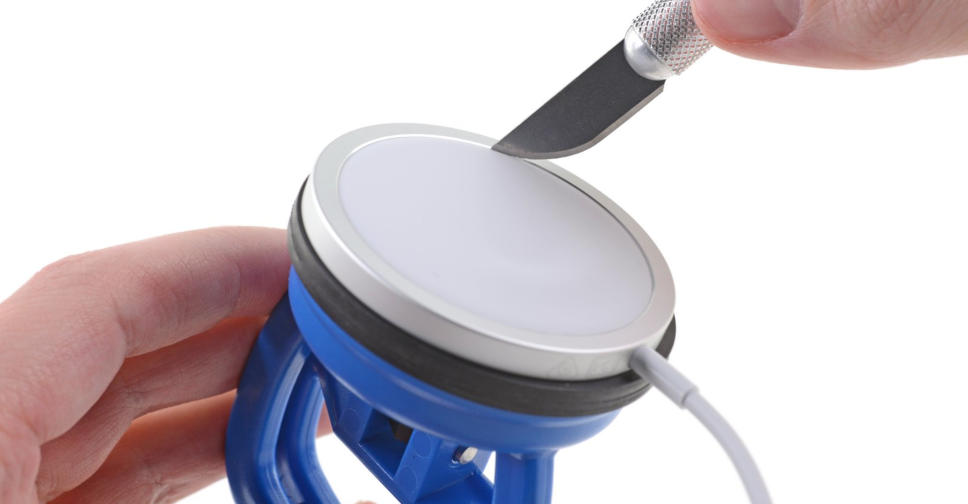

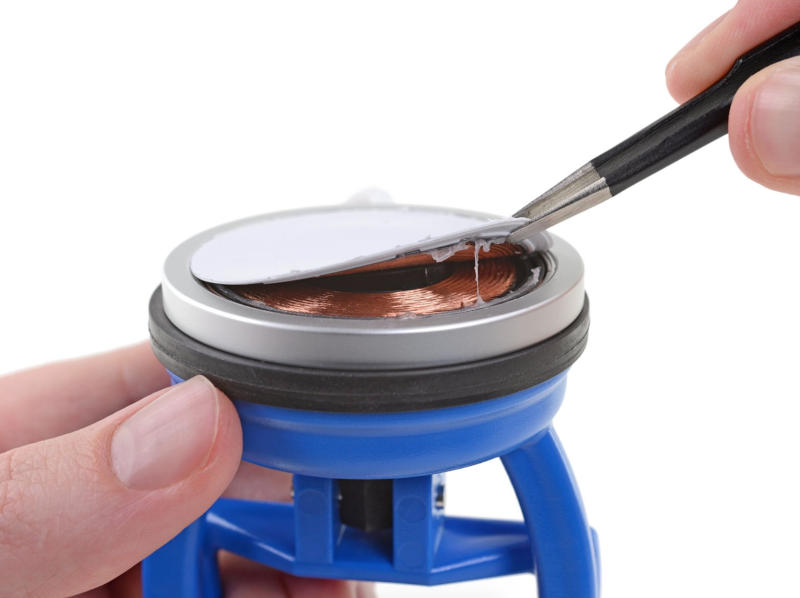

iFixit ผู้เชี่ยวชาญในการซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์ เริ่มชำแหละ Magsafe Charger จากแผ่นยางด้านบน เนื่องจากเป็นรอยต่อเดียวที่มองเห็นอย่างชัดเจน iFixit ใช้ปืนเป่าลมร้อนละลายกาว ก่อนจะใช้ถ้วยดูดสุญญากาศพยายามดึงให้แผ่นยางเปิด แต่ไม่เป็นผล สุดท้ายจึงต้องใช้มีดกรีดไปตามรอยแยก จึงสามารถเปิดออกมาได้

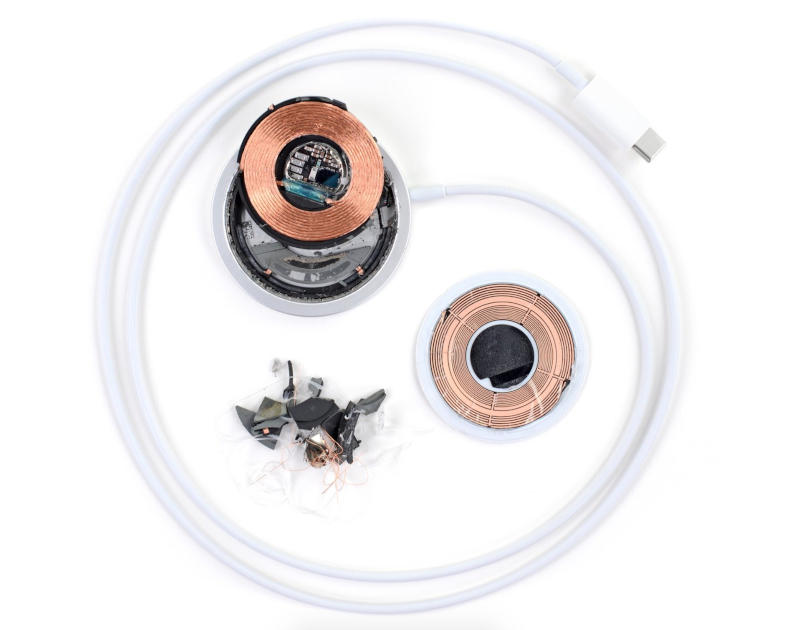

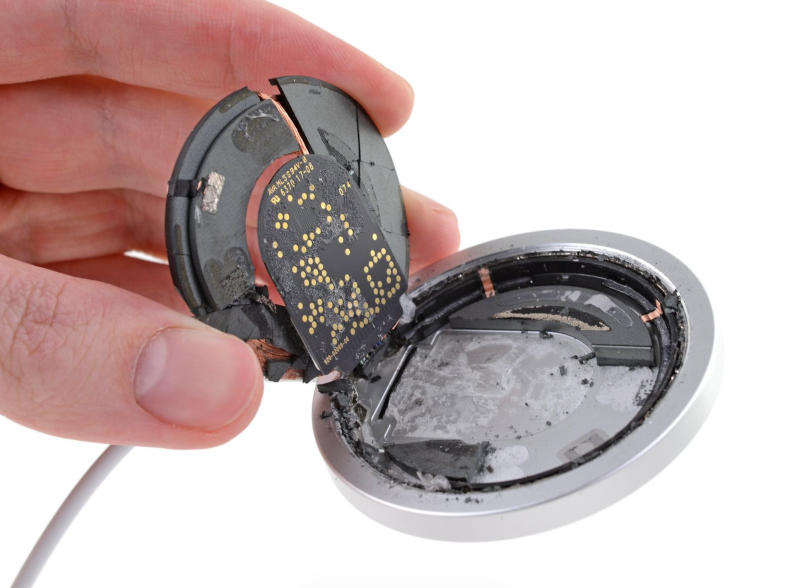

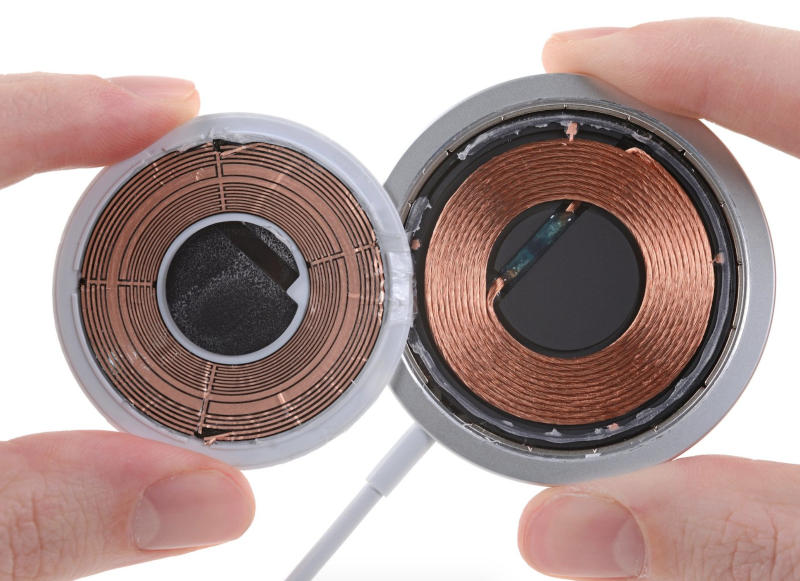

เมื่อเปิดแผ่นยางออกมาจะพบว่าใต้แผ่นยางนั้นมีการติดสติกเกอร์ทองแดง ส่วนตัว Magsafe Charger ก็มีขดลวดทองแดงซึ่งถูกล้อมรอบด้วยวงแหวนแม่เหล็ก ส่วนแผงวงจรควบคุมถูกคลุมทับด้วยแผ่นโลหะ ใช้ชิปที่ผลิตโดย STMicroelectronics

โครงสร้างภายในของ Magsafe Charger ไม่มีอะไรซับซ้อนมากไปกว่าอุปกรณ์ชาร์จแบตเตอรี่ไร้สายทั่วไปในตลาด แต่มีวงแหวนแม่เหล็กแบบเดียวกับที่ติดตั้งไว้ที่ด้านหลังของ iPhone 12 ทำให้อุปกรณ์ทั้ง 2 แนบติดกันในตำแหน่งที่ถูกต้อง

Magsafe Charger สามารถชาร์จแบตเตอรี่ให้กับ iPhone 12 ทั้ง 4 รุ่น ได้สูงสุด 15W และยังชาร์จแบตเตอรี่ให้กับ iPhone หรือ สมาร์ทโฟน Android ที่สนับสนุนการชาร์จไร้สายตามมาตรฐาน Qi แต่จะได้กำลังไฟสูงสุด 7.5W เท่านั้น

ที่มา – iFixit
