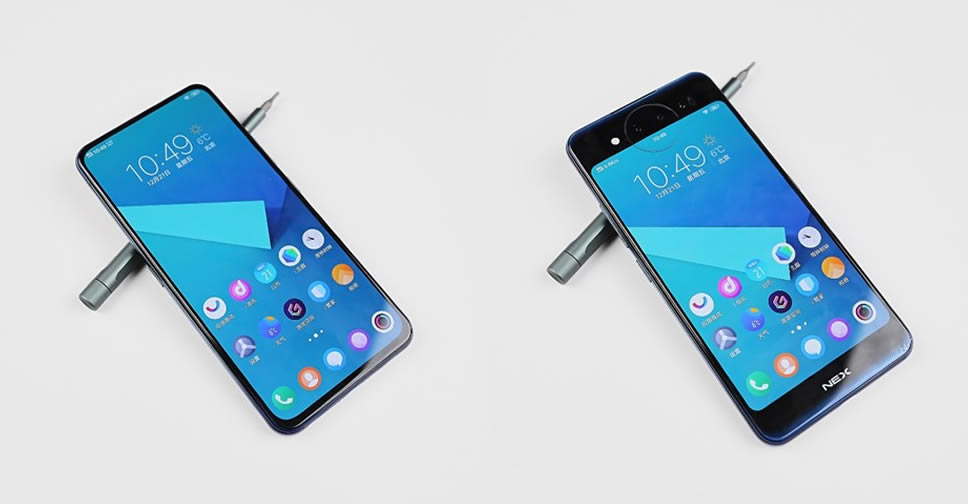

Vivo เปิดตัวสามาร์ทโฟน 2 หน้าจอ Vivo NEX Dual Display Edition เมื่อเดือนธันวาคมที่ผ่านมา โดยมีจุดเด่นที่ด้านหลังมากับจอแสดงผลที่สอง พร้อมติดตั้งกล้องด้านหลัง 3 ตัว ซึ่งดูแล้วไม่ใช่งานง่ายสำหรับการซ่อมแซม ไม่ว่าจะเป็นการเปลี่ยนแบตเตอรี่ หรือเปลี่ยนจอแสดงผล อย่างไรก็ตาม Vivo NEX รุ่น 2 จอ ก็ถูกชำแหละเรียบร้อยแล้ว พร้อมเผยให้เห็นวิธีการงัดแงะทุกขั้นตอน

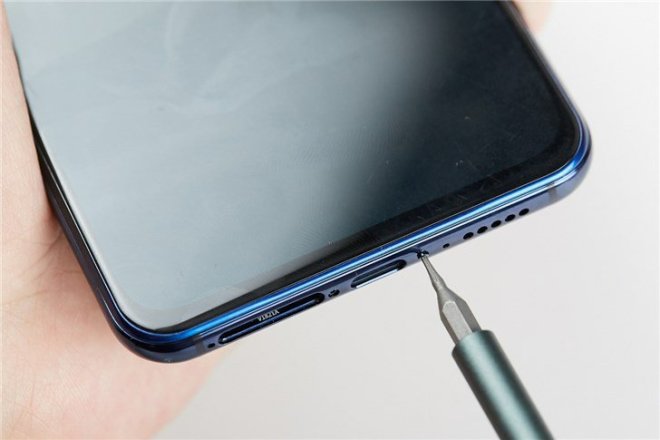

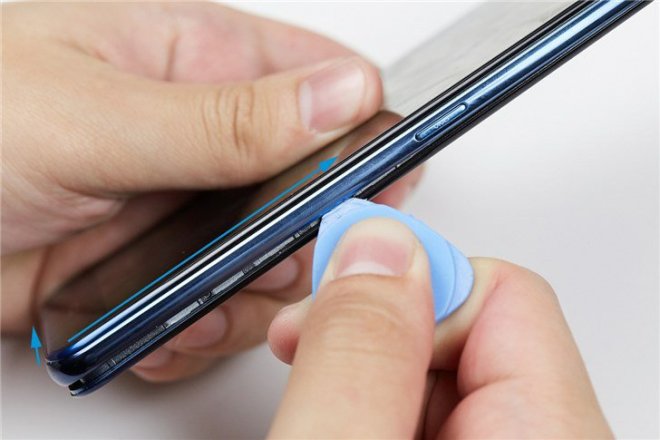

กระบวนการงัดแงะ Vivo NEX Dual Display Edition เริ่มจากการดึงถาดใส่ซิมการ์ดออกมาก่อน จากนั้นคลายสกรูขนาดเล็กที่ด้านล่าง 2 ตัว แล้วจึงแยกแผงด้านหลังออกมา

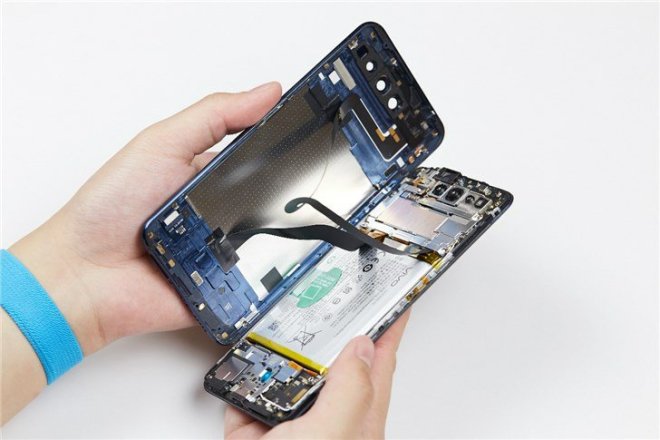

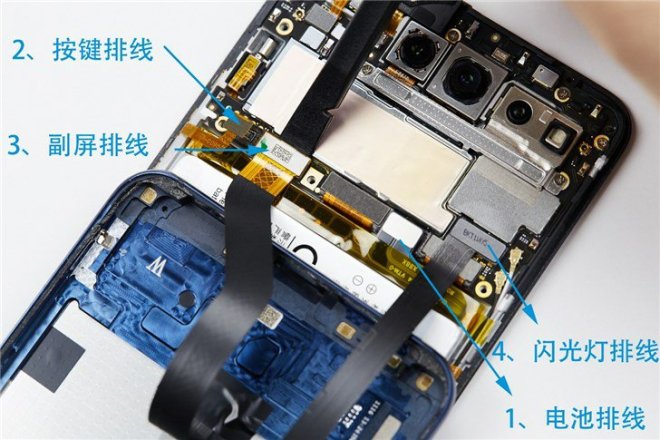

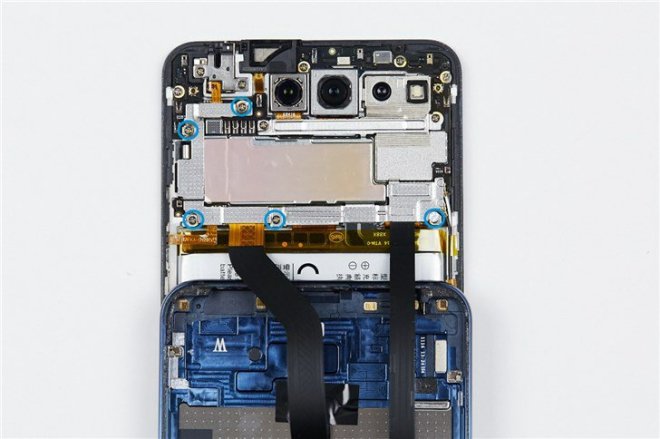

เมื่อแผงหลังถูกเปิดออกก็จะพบแบตเตอรี่ และชิ้นส่วนภายในทั้งหมด แต่แผงหลังยังถูกยึดไว้ด้ายสายแพร 2 เส้น ซึ่งต้องถอดออกจากส่วนบอดี้

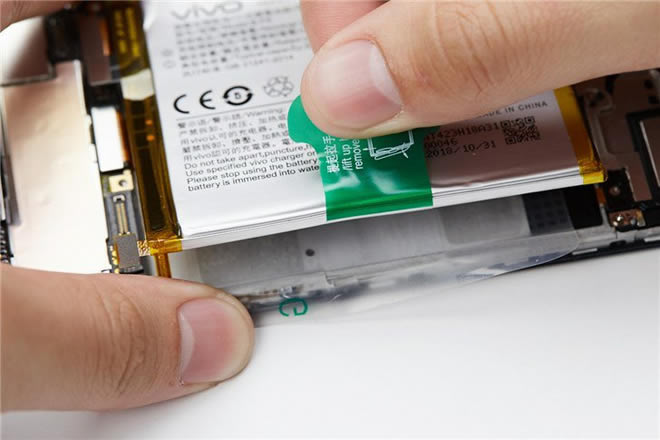

หลังจากถอดสายแพรที่เชื่อมต่อกับจอแสดงผลด้านหลังออกไปแล้ว ก็สามารถถอดแบตเตอรี่ออกมาได้ไม่ยากนัก เพราะไม่มีการยึดกาว และมีเทปช่วยดึงแบตเตอรี่ออกมา

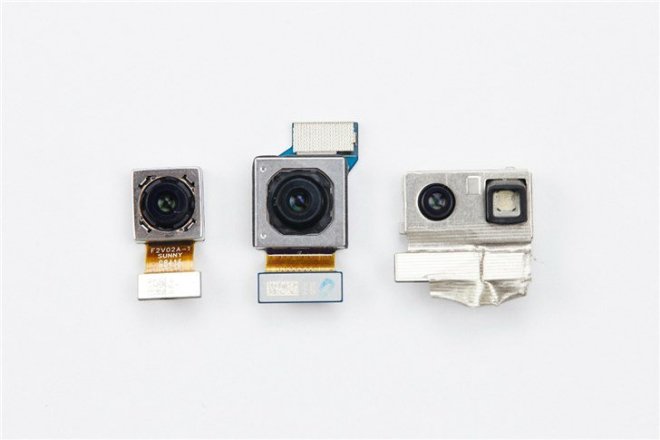

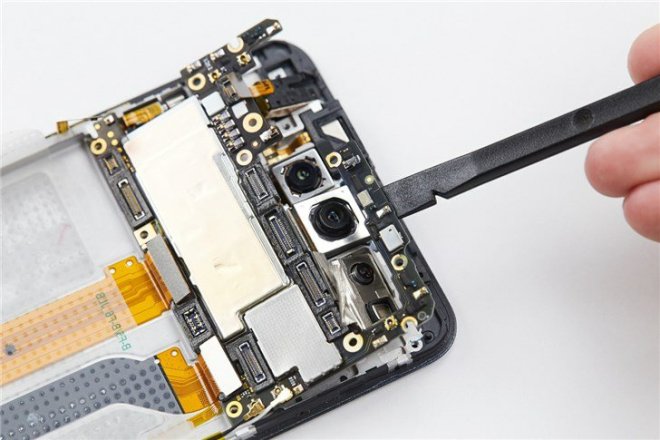

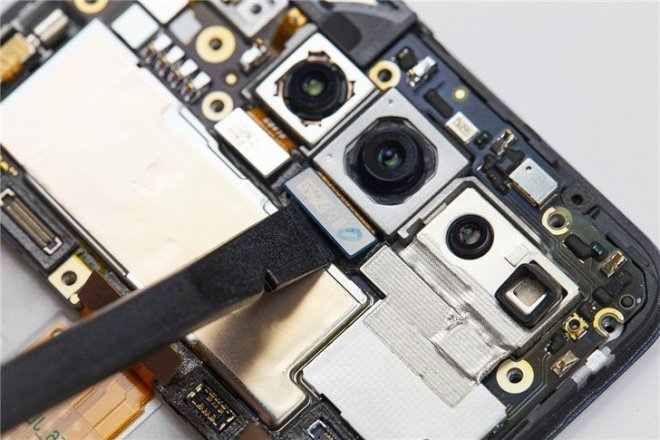

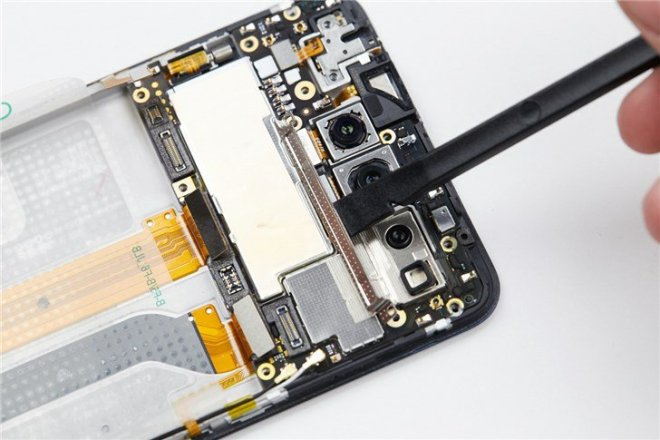

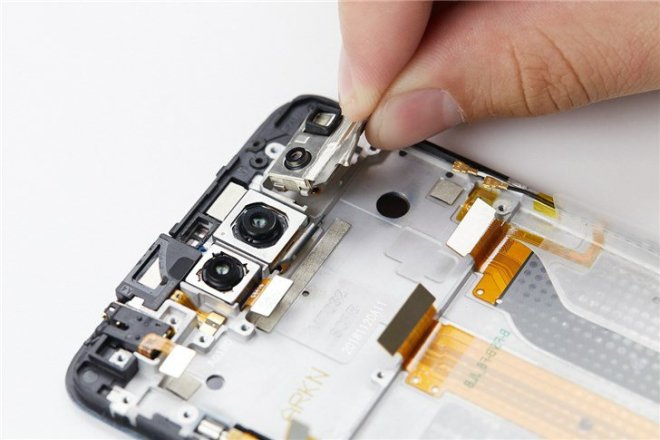

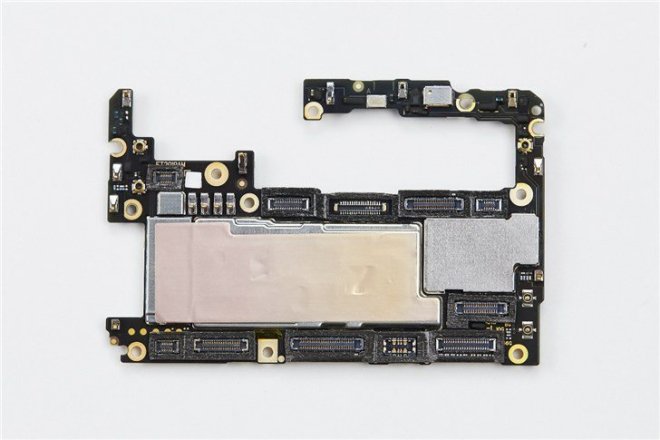

ถัดจากแบตเตอรี่ แผงวงจรด้านบนก็ถูกถอดออก ตามด้วยโมดูลกล้องทั้ง 3 ตัว ซึ่งประกอบไปด้วยกล้อง 2 ล้านพิกเซล สำหรับช่วยถ่ายภาพในเวลากลางคืน มากับรูรับแสง F1.8 ขนาดพิกเซล 2.9 ไมครอน ตรงกลางเป็นโมดูลกล้อง 12 ล้านพิกเซล ใช้เซ็นเซอร์ Sony IMX363 รูรับแสง F1.79 ขนาดพิกเซล 1.4 ไมครอน พร้อมระบบลดภาพสั่นไหว OIS ถัดมาเป็นเซ็นเซอร์ 3D TOF (Time of Flight) สำหรับจับภาพวัตถุในรูปแบบ 3 มิติ

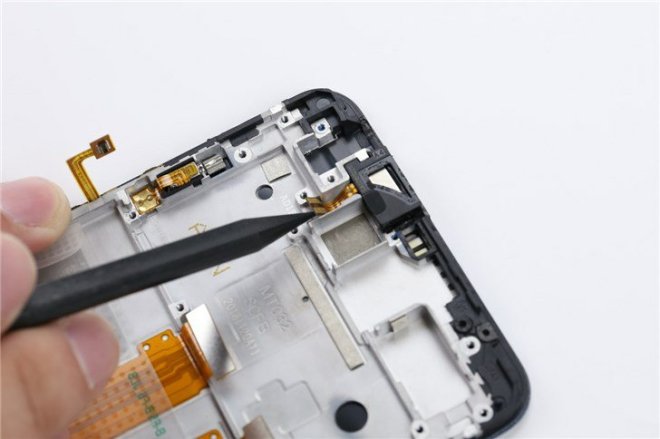

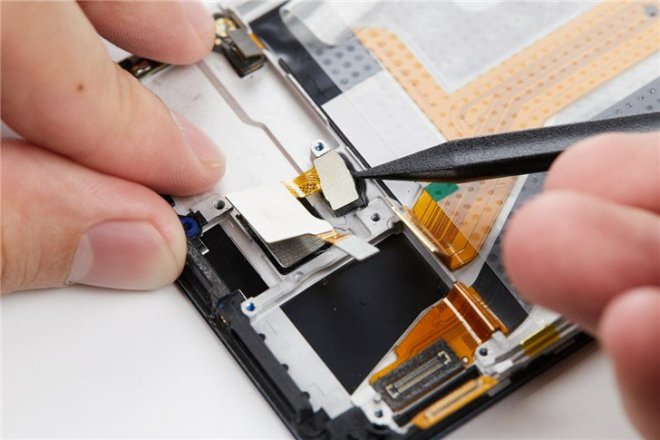

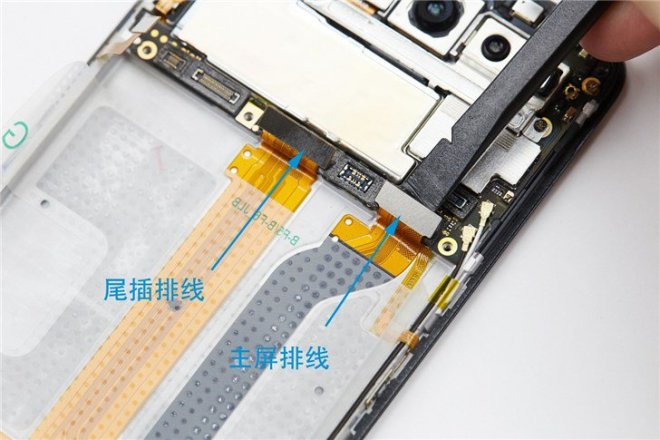

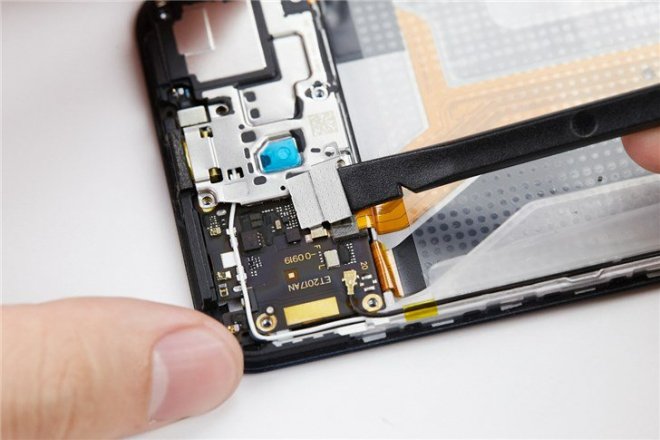

จากนั้น ช่างได้แกะชิ้นส่วนเล็กๆ น้อยๆ ออกจากส่วนบน ก่อนจะย้ายไปจัดการกับแผงวงจรด้านล่าง

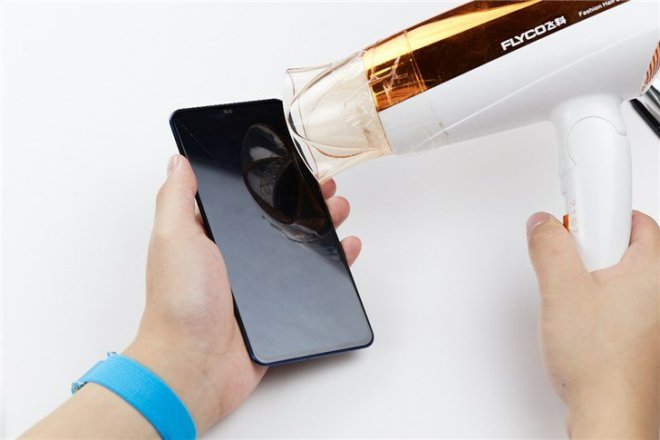

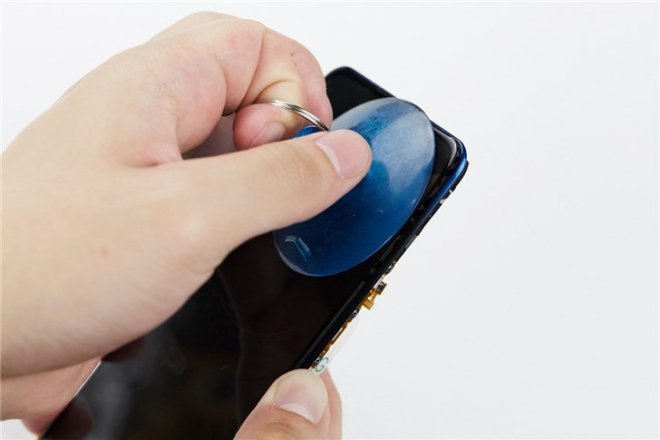

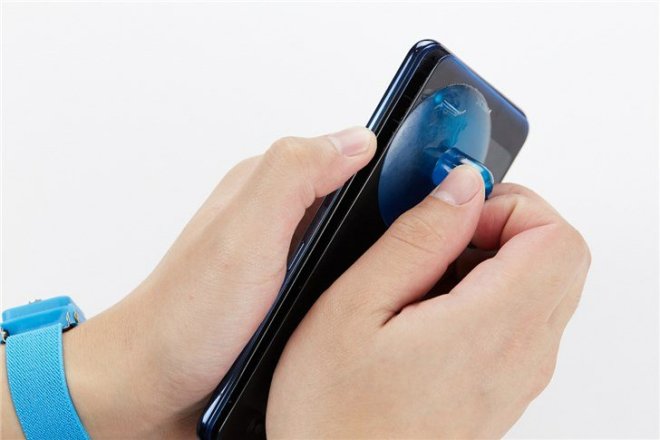

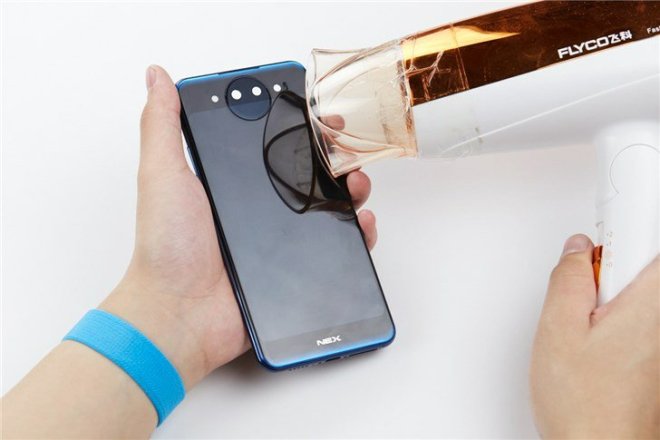

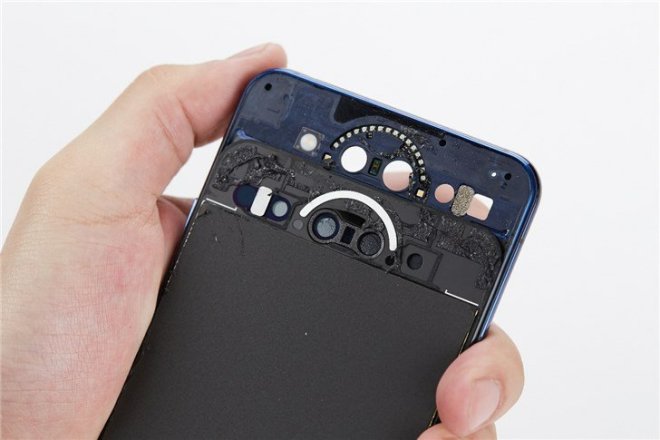

ขั้นตอนสุดท้ายคือการแยกจอแสดงผลออกมาจากแผงหน้าจอ ซึ่งในขั้นตอนนี้ต้องใช้ปืนเป่าลมร้อน มาพ่นรอบขอบจอแสดงผล เพื่อให้กาวคลายตัว ก่อนจะใช้เครื่องมือสุญญากาศดึงจอแสดงผลให้หลุดออกมา โดยใช้วิธีการเดียวกันทั้งจอแสดงผลด้านหน้าและด้านหลัง

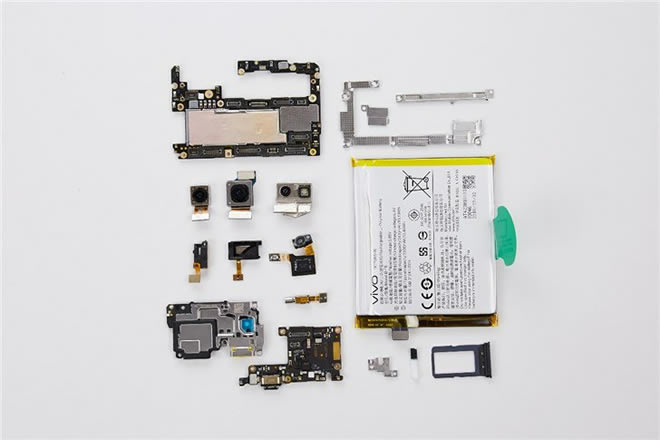

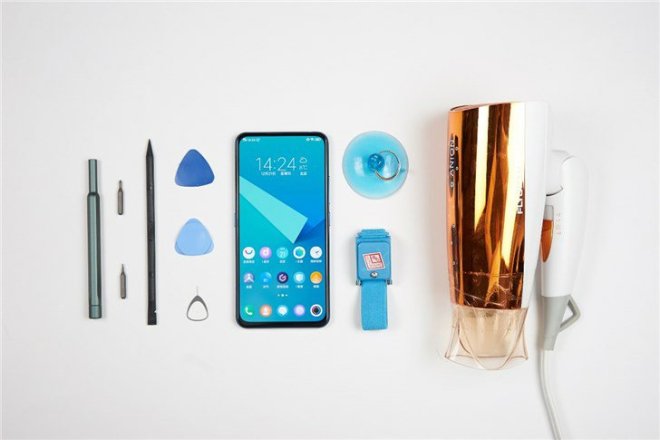

ดูแล้วไม่ใช่งานง่ายสำหรับผู้ใช้งานทั่วไป แต่ก็ไม่ใช่เรื่องยากเกินไปสำหรับช่างซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์ เพราะอุปกรณ์ที่ใช้ในการชำแหละสมาร์ทโฟน Vivo NEX Dual Display Edition สามารถหาซื้อได้ทั่วไป
ที่มา – IT Home
